Pemasangan geo tube dan jumbo bag merupakan dua metode yang semakin banyak digunakan dalam berbagai proyek konstruksi, pertambangan, pengelolaan limbah, hingga pengendalian abrasi pantai. Keduanya memiliki fungsi berbeda namun sering saling melengkapi dalam sistem pekerjaan sipil dan industri modern. Geo tube lebih banyak digunakan untuk pekerjaan skala besar seperti pengendalian sedimentasi dan penahan material, sedangkan jumbo bag digunakan sebagai solusi pengemasan, pengangkutan, dan penanganan material curah dalam jumlah besar.
Dalam praktiknya, pemasangan kedua sistem ini membutuhkan perencanaan teknis, pengawasan mutu, serta metode kerja yang tepat agar hasilnya maksimal dan aman.
Pengertian dan Konsep Dasar Geo Tube
Geo tube atau geotextile tube adalah tabung besar berbahan kain geotekstil yang diisi dengan material seperti pasir, lumpur, atau sedimen. Material ini dipompa ke dalam tabung hingga membentuk struktur padat yang dapat berfungsi sebagai:
- Penahan abrasi pantai
- Tanggul sementara atau permanen
- Struktur pengendali banjir
- Dewatering (pengeringan lumpur)
- Bendungan sementara proyek
Geo tube biasanya terbuat dari bahan woven polypropylene (PP) atau polyester dengan kekuatan tarik tinggi dan ketahanan terhadap sinar UV serta kondisi lingkungan ekstrem.
Prinsip Kerja Geo Tube
Prinsip kerja geo tube cukup sederhana:
- Material lumpur atau pasir dipompa ke dalam tabung.
- Air akan keluar melalui pori-pori kain geotekstil.
- Material padat tertahan di dalam hingga mengeras dan membentuk struktur stabil.
Teknologi ini sering digunakan dalam proyek-proyek pengendalian abrasi di wilayah pesisir Indonesia, seperti di daerah pantai utara Pulau Jawa dan beberapa wilayah pesisir di Indonesia.
Tahapan Pemasangan Geo Tube
Pemasangan geo tube tidak bisa dilakukan sembarangan. Ada tahapan teknis yang harus diperhatikan agar struktur kuat dan tidak gagal fungsi.
A. Persiapan Lahan
Sebelum pemasangan:
- Lahan harus diratakan dan dibersihkan dari benda tajam.
- Jika di area pantai, dilakukan pengukuran elevasi dan analisis pasang surut.
- Dipasang lapisan geotekstil dasar (jika diperlukan) sebagai alas.
Persiapan ini penting untuk mencegah kebocoran atau kerusakan pada bagian bawah geo tube.
B. Penempatan Geo Tube
Tabung geo tube dibentangkan sesuai desain proyek. Panjangnya bisa mencapai 20–50 meter tergantung kebutuhan. Diameter dan keliling tabung ditentukan berdasarkan volume material yang akan diisi.
Pada proyek skala besar seperti bendungan atau tanggul darurat, geo tube bisa dipasang secara bertingkat (stacking system) hingga beberapa lapis untuk mencapai tinggi tertentu.
C. Proses Pengisian (Filling)
Material diisi menggunakan:
- Pompa slurry
- Excavator dengan sistem pompa
- Sistem hidrolik tekanan
Selama proses pengisian:
- Tekanan harus dikontrol.
- Tidak boleh overfilling.
- Pengisian dilakukan bertahap.
Air yang keluar akan mengalir menjauh dari area struktur dan perlu sistem drainase yang baik.
D. Proses Pengeringan dan Stabilisasi
Setelah pengisian:
- Geo tube dibiarkan mengering.
- Material di dalam mengeras secara alami.
- Struktur menjadi stabil dan kuat.
Waktu pengeringan tergantung pada jenis material dan kondisi cuaca.
3. Aplikasi Jumbo Bag untuk Kontraktor dan Geo Tube dalam Proyek Nyata
Beberapa aplikasi umum pemasangan geo tube:
1. Pengendalian Abrasi Pantai
Geo tube dipasang sejajar garis pantai untuk meredam energi gelombang.
2. Tanggul Penahan Banjir
Digunakan sebagai tanggul sementara saat musim hujan ekstrem.
3. Dewatering Lumpur Industri
Lumpur hasil tambang atau pengolahan limbah dipompa ke geo tube untuk dipisahkan airnya.
4. Infrastruktur Bendungan
Dalam beberapa proyek, geo tube digunakan sebagai struktur sementara saat pembangunan bendungan besar.
4. Pengertian dan Fungsi Jumbo Bag
Jumbo bag, atau dikenal juga sebagai FIBC (Flexible Intermediate Bulk Container), adalah kantong besar berbahan woven polypropylene yang digunakan untuk menyimpan dan mengangkut material curah seperti:
- Pasir
- Semen
- Batu bara
- Limbah B3
- Hasil tambang
- Produk agroindustri
Dalam konteks industri di Indonesia, penggunaan jumbo bag sangat umum di sektor pertambangan, pabrik pupuk, pabrik semen, hingga proyek konstruksi.
5. Pemasangan dan Penggunaan Jumbo Bag di Lapangan
Berbeda dengan geo tube yang bersifat struktural, jumbo bag lebih berfungsi sebagai sistem pengemasan dan handling.
A. Persiapan Sebelum Pengisian
- Pastikan jumbo bag dalam kondisi baik.
- Periksa jahitan dan lifting loop.
- Pastikan SWL (Safe Working Load) sesuai dengan berat material.
B. Proses Pengisian
Pengisian dapat dilakukan dengan:
- Hopper system
- Screw conveyor
- Loader
- Filling spout manual atau otomatis
Posisi jumbo bag harus stabil dan tegak agar distribusi berat merata.
C. Pengangkatan dan Penempatan
Pengangkatan dilakukan menggunakan:
- Forklift
- Crane
- Hoist system
Hook atau fork harus tepat pada lifting loop untuk menghindari robek atau kecelakaan kerja.
D. Penyusunan dan Penyimpanan
- Disusun maksimal sesuai rekomendasi pabrikan.
- Hindari paparan sinar matahari langsung jika tidak UV stabilized.
- Gunakan pallet jika diperlukan.

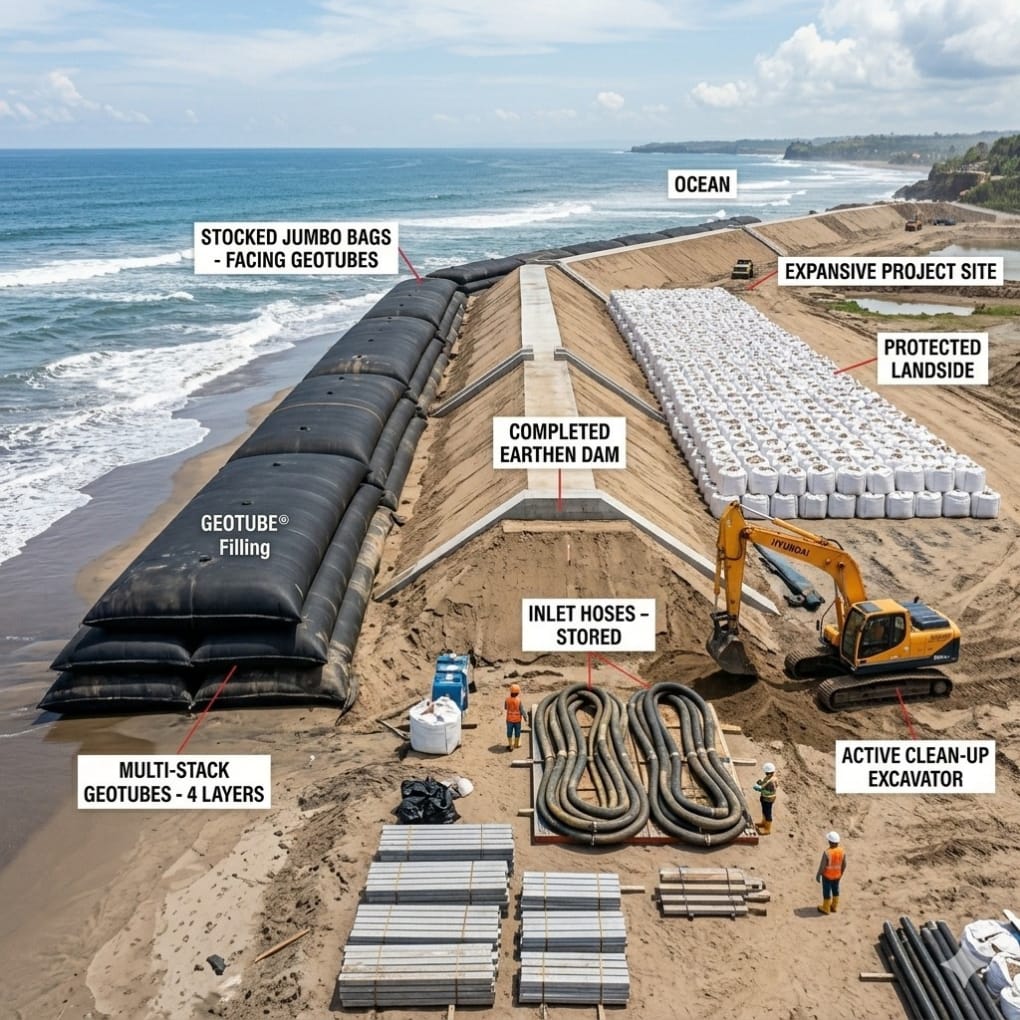

6. Kombinasi Penggunaan Geo Tube dan Jumbo Bag
Dalam beberapa proyek, pemasangan geo tube dan jumbo bag digunakan bersamaan.
Contohnya:
- Proyek reklamasi atau bendungan
- Geo tube digunakan sebagai struktur tanggul.
- Jumbo bag digunakan untuk distribusi pasir pengisi.
- Proyek pertambangan
- Geo tube untuk dewatering tailing.
- Jumbo bag untuk pengemasan hasil tambang kering.
- Proyek pengendalian banjir darurat
- Geo tube sebagai tanggul utama.
- Jumbo bag berisi pasir sebagai penguat tambahan.
Sinergi ini membuat proyek lebih efisien dari sisi biaya dan waktu.
7. Faktor Teknis yang Harus Diperhatikan
Dalam pemasangan geo tube dan jumbo bag, ada beberapa faktor penting:
1. Spesifikasi Material
- GSM geotekstil (misalnya 800–1200 GSM).
- SWL jumbo bag (500 kg – 2000 kg).
- Safety factor (5:1 atau 6:1).
2. Kondisi Lingkungan
- Ketinggian gelombang.
- Curah hujan.
- Kondisi tanah dasar.
3. Standar Keamanan
- SOP pengisian.
- SOP pengangkatan.
- Penggunaan APD pekerja.
8. Keunggulan Pemasangan Geo Tube dan Jumbo Bag
Geo Tube
- Lebih cepat dibanding konstruksi beton.
- Fleksibel dan adaptif terhadap kontur tanah.
- Biaya relatif lebih ekonomis.
- Ramah lingkungan.
Jumbo Bag
- Mudah dipindahkan.
- Hemat ruang penyimpanan.
- Dapat digunakan kembali (reuse type).
- Custom ukuran dan desain.
9. Tantangan dalam Pemasangan
Walaupun efektif, ada beberapa tantangan:
Pada Geo Tube
- Risiko bocor jika tertusuk benda tajam.
- Perlu kontrol tekanan saat filling.
- Membutuhkan perhitungan teknik yang matang.
Pada Jumbo Bag
- Risiko robek akibat overload.
- Bahaya jika pengangkatan tidak sesuai SOP.
- Paparan UV jangka panjang dapat melemahkan material.
10. Prospek Penggunaan di Masa Depan
Dengan meningkatnya proyek infrastruktur, kebutuhan pemasangan geo tube dan jumbo bag diperkirakan akan terus meningkat, terutama di negara berkembang seperti Indonesia yang memiliki garis pantai panjang dan aktivitas pertambangan tinggi.
Geo tube menjadi solusi modern untuk pengendalian abrasi dan pengelolaan sedimen, sementara jumbo bag tetap menjadi standar industri untuk pengemasan material curah skala besar.
Pengembangan Teknis dan Strategi Lanjutan dalam Pemasangan Geo Tube dan Jumbo Bag
Melanjutkan pembahasan sebelumnya, pemasangan geo tube dan jumbo bag tidak hanya berhenti pada aspek instalasi dasar. Dalam praktik lapangan, keberhasilan proyek sangat ditentukan oleh perencanaan desain teknik, pengendalian mutu, manajemen risiko, serta integrasi sistem kerja di lapangan. Terutama dalam proyek-proyek infrastruktur besar di Indonesia yang memiliki karakteristik tanah, iklim, dan kondisi hidrologi yang beragam.
1. Analisis Desain Teknik (Engineering Design Consideration)
Sebelum pemasangan dilakukan, tahap desain teknis menjadi faktor penentu keberhasilan jangka panjang.
A. Perhitungan Volume dan Dimensi
Pada geo tube, volume material yang diisi harus dihitung berdasarkan:
- Panjang tabung
- Diameter atau tinggi rencana
- Keliling (circumference)
- Berat jenis material isi
Kesalahan dalam perhitungan dapat menyebabkan:
- Overfilling (tabung pecah)
- Underfilling (struktur tidak stabil)
- Deformasi bentuk
Sedangkan pada jumbo bag, perhitungan kapasitas muat (Safe Working Load/SWL) harus mempertimbangkan:
- Berat jenis material
- Faktor keamanan (Safety Factor 5:1 atau 6:1)
- Metode pengangkatan (forklift atau crane)
2. Pengujian Material Sebelum Instalasi
Dalam proyek skala besar, material tidak boleh langsung digunakan tanpa pengujian.
A. Uji Kekuatan Geotekstil (Geo Tube)
Beberapa pengujian yang umum dilakukan:
- Tensile strength test (kekuatan tarik)
- Burst strength test (ketahanan tekanan)
- UV resistance test
- Permeability test (daya lolos air)
Pengujian ini memastikan bahwa geo tube mampu menahan tekanan internal dan kondisi lingkungan jangka panjang.
B. Uji Kualitas Jumbo Bag
Untuk jumbo bag, dilakukan:
- Drop test
- Top lift test
- Tear resistance test
- SWL verification
Langkah ini penting terutama jika digunakan untuk material berat seperti hasil tambang atau limbah industri.
3. Metode Pemasangan Geo Tube yang Lebih Lanjut
A. Sistem Stacking (Bertumpuk)
Dalam proyek tanggul atau bendungan sementara, geo tube dapat dipasang bertingkat hingga 3–4 lapis.
Hal yang harus diperhatikan:
- Lapisan dasar harus benar-benar stabil.
- Gunakan sistem interlocking atau pengikat antar lapisan.
- Perhatikan sudut kemiringan (slope stability).
Jika tidak dihitung dengan baik, risiko longsor atau pergeseran struktur dapat terjadi.
B. Perlindungan Tambahan
Untuk meningkatkan ketahanan:
- Tambahkan lapisan batu armor di sisi luar.
- Gunakan lapisan geotekstil tambahan sebagai pelindung.
- Tanam vegetasi penahan erosi di area sekitar.
4. Integrasi Sistem Dewatering dalam Geo Tube
Salah satu aplikasi penting geo tube adalah dewatering lumpur.
Dalam sistem ini:
- Lumpur dipompa ke dalam tabung.
- Air keluar melalui pori-pori.
- Material padat tertinggal dan mengering.
Faktor penting dalam sistem dewatering:
- Kandungan air awal lumpur.
- Penambahan polymer flocculant (jika diperlukan).
- Sistem drainase di sekitar lokasi.
Teknik ini sering digunakan dalam proyek pengolahan limbah industri dan sedimentasi sungai.
5. Manajemen Risiko dalam Pemasangan
A. Risiko pada Geo Tube
- Kebocoran akibat benda tajam.
- Kegagalan struktur karena tekanan berlebih.
- Erosi tanah dasar.
- Pergerakan akibat gelombang ekstrem.
Solusinya:
- Inspeksi rutin.
- Monitoring tekanan saat filling.
- Perbaikan cepat menggunakan patch geotekstil.
B. Risiko pada Jumbo Bag
- Overload.
- Lifting tidak seimbang.
- Kerusakan akibat forklift.
- Penyimpanan tidak sesuai standar.
Solusinya:
- Training operator.
- SOP pengangkatan.
- Penggunaan spreader bar untuk crane.
- Inspeksi sebelum pemakaian ulang.
6. Efisiensi Biaya dan Waktu
Dibandingkan dengan konstruksi konvensional seperti beton atau sheet pile, penggunaan geo tube memiliki beberapa keuntungan:
- Instalasi lebih cepat.
- Biaya material lebih rendah.
- Tidak memerlukan struktur permanen kompleks.
- Lebih fleksibel terhadap perubahan desain lapangan.
Sedangkan jumbo bag:
- Mengurangi biaya kemasan kecil.
- Mempercepat proses loading-unloading.
- Mengurangi kehilangan material (loss).
Dalam proyek skala besar, efisiensi ini dapat menekan biaya operasional secara signifikan.
7. Dampak Lingkungan dan Keberlanjutan
Penggunaan geo tube relatif lebih ramah lingkungan dibanding struktur beton permanen karena:
- Tidak merusak ekosistem secara masif.
- Dapat diisi material lokal.
- Mengurangi penggunaan semen.
Sementara jumbo bag yang reusable dapat digunakan berulang kali sehingga:
- Mengurangi limbah kemasan.
- Mendukung konsep circular economy.
- Mengurangi jejak karbon distribusi.
Di negara kepulauan seperti Indonesia, pendekatan ini sangat relevan untuk proyek pesisir dan tambang terpencil.
8. Standar Keselamatan Kerja (HSE)
Dalam pemasangan geo tube dan jumbo bag, aspek keselamatan kerja wajib diperhatikan.
Beberapa standar umum:
- Pekerja wajib menggunakan APD (helm, sepatu safety, sarung tangan).
- Area filling harus steril dari personel non-teknis.
- Crane dan forklift harus diperiksa sebelum operasi.
- Sistem komunikasi antar operator harus jelas.
Keselamatan menjadi prioritas karena pekerjaan ini melibatkan beban berat dan tekanan tinggi.
9. Strategi Perawatan dan Monitoring
Setelah pemasangan selesai, monitoring tetap diperlukan.
Untuk Geo Tube:
- Periksa deformasi bentuk.
- Cek kondisi jahitan.
- Pantau penurunan tanah (settlement).
Untuk Jumbo Bag:
- Inspeksi lifting loop.
- Hindari penyimpanan terlalu lama di bawah UV.
- Simpan dalam gudang tertutup jika memungkinkan.
Monitoring berkala akan memperpanjang usia pakai dan menjaga performa sistem.
10. Potensi Pengembangan di Masa Depan
Dengan perkembangan teknologi material:
- Geo tube kini tersedia dengan coating anti-UV lebih kuat.
- Jumbo bag dapat dilengkapi inner liner untuk material sensitif.
- Sistem sensor tekanan pada geo tube mulai dikembangkan untuk monitoring real-time.
Inovasi ini akan meningkatkan keamanan dan efisiensi penggunaan di proyek-proyek besar.
Pemasangan Geotube dan Jumbo Bag (dalam konteks teknik sipil sering disebut Geobag) adalah dua metode rekayasa geosintetik yang sangat efektif untuk perlindungan pantai, pengendalian erosi, serta dewatering (pengeringan lumpur). Meskipun keduanya tampak seperti “kantong besar”, mekanisme dan metode pemasangannya sangat berbeda.
Berikut adalah panduan teknis pemasangannya berdasarkan standar industri dari penyedia solusi geosintetik terkemuka dunia seperti Solmax (TenCate) dan Maccaferri.
Mekanisme & Pemasangan Geotube
Geotube adalah struktur berbentuk tabung raksasa yang terbuat dari tekstil tenun berkekuatan tinggi (high-strength woven geotextile). Biasanya digunakan untuk membendung air atau mengeringkan limbah tambang/lumpur sungai.
Langkah-Langkah Pemasangan:
- Persiapan Lahan (Site Prep): Area harus diratakan. Biasanya dipasang scour apron (alas pelindung) di bawah Geotube untuk mencegah penggerusan tanah di bawah struktur akibat arus air.
- Penggelaran (Deployment): Geotube diletakkan dalam kondisi kosong dan tidak terpilin. Angkur sementara dipasang agar tabung tidak bergeser saat mulai diisi.
- Koneksi Pipa (Manifolding): Pipa pengisi dimasukkan ke dalam lubang pengisian (inlet port) yang ada di sepanjang punggung Geotube.
- Pengisian & Injeksi Flocculant: Campuran lumpur/pasir (slurry) dipompa masuk. Seringkali ditambahkan bahan kimia penjonjot (flocculant) agar partikel padat mengendap dengan cepat sementara air keluar melalui pori-pori kain.
- Rumus Tekanan: Tekanan pengisian harus dipantau agar tidak melebihi batas tegangan tarik tekstil (Tallow).
- Konsolidasi: Air akan keluar secara perlahan, menyisakan material padat yang membeku di dalam, menciptakan struktur permanen yang berat dan stabil.
Mekanisme & Pemasangan Jumbo Bag (Geobag)
Dalam teknik sipil, Jumbo Bag yang digunakan biasanya adalah tipe khusus yang tahan sinar UV dan memiliki kekuatan tarik tinggi untuk menahan abrasi air laut atau tekanan tanah.
Langkah-Langkah Pemasangan:
- Pengisian (Filling): Berbeda dengan Geotube yang diisi dengan pompa, Jumbo Bag biasanya diisi secara mekanis menggunakan ekskavator dan hopper (corong besi) di lokasi proyek. Material pengisi umumnya berupa pasir atau agregat kasar.
- Pengangkatan (Lifting): Menggunakan crane atau ekskavator. Sangat penting untuk memastikan keempat lifting loops diangkat secara tegak lurus untuk menghindari konsentrasi beban pada satu titik yang bisa menyebabkan tas pecah.
- Penempatan (Placement): Tas diletakkan secara bertumpuk. Untuk stabilitas maksimal, pemasangan dilakukan dengan pola staggered (selang-seling seperti susunan bata) atau pola piramida.
- Interlocking: Antar tas harus dirapatkan untuk meminimalkan celah yang bisa dilewati air (mencegah piping erosion).
Perbandingan Teknis Pemasangan
| Fitur | Geotube | Jumbo Bag (Geobag) |
| Metode Pengisian | Hidrolik (Pompa Slurry) | Mekanis (Ekskavator/Hopper) |
| Skala Struktur | Masif & Kontinu (Hingga 50m+) | Modular & Unitary (Per kantong) |
| Aplikasi Utama | Dewatering, Breakwater besar | Tanggul darurat, Proteksi lereng |
| Kebutuhan Alat | Pompa industri, Unit flokulasi | Ekskavator, Crane |
Sumber Referensi Terpercaya
Untuk instruksi manual dan spesifikasi material yang lebih mendalam, Anda dapat merujuk pada tautan berikut:
- Solmax (TenCate Geotube):
- Geotube Dewatering Technology
- Sumber utama untuk standar dewatering dan perlindungan pantai skala besar.
- Maccaferri Corporate:
- Coastal Protection with MacTube and MacBag
- Panduan teknis pemasangan geobag dan geotube untuk pencegahan abrasi.
- Geosynthetics Magazine:
- Installation Best Practices
- Artikel dari para ahli mengenai kegagalan dan keberhasilan pemasangan di lapangan.
- FIBCA (International FIBC Association):
- Safe Handling Guidelines
- Penting untuk memastikan keamanan pengangkatan jumbo bag di lokasi proyek.
Pemilihan antara Geotube dan Jumbo Bag tergantung pada skala proyek dan aksesibilitas alat. Geotube lebih unggul untuk pengolahan limbah dan pemecah gelombang panjang, sementara Jumbo Bag lebih fleksibel untuk perbaikan cepat dan area yang sempit. Dalam kedua metode tersebut, kunci utamanya adalah pengendalian kadar air dan stabilitas alas (foundation).
Kesimpulan
Pemasangan geo tube dan jumbo bag merupakan bagian penting dalam dunia konstruksi, pertambangan, dan industri modern. Geo tube berperan sebagai solusi struktural untuk pengendalian sedimen, abrasi, dan tanggul, sedangkan jumbo bag berfungsi sebagai sistem pengemasan dan distribusi material curah.
Keduanya membutuhkan perencanaan matang, spesifikasi teknis yang tepat, serta pelaksanaan sesuai standar keselamatan kerja. Jika diterapkan dengan benar, metode ini mampu memberikan efisiensi biaya, kecepatan pengerjaan, serta ketahanan jangka panjang dalam berbagai proyek berskala kecil hingga besar.
